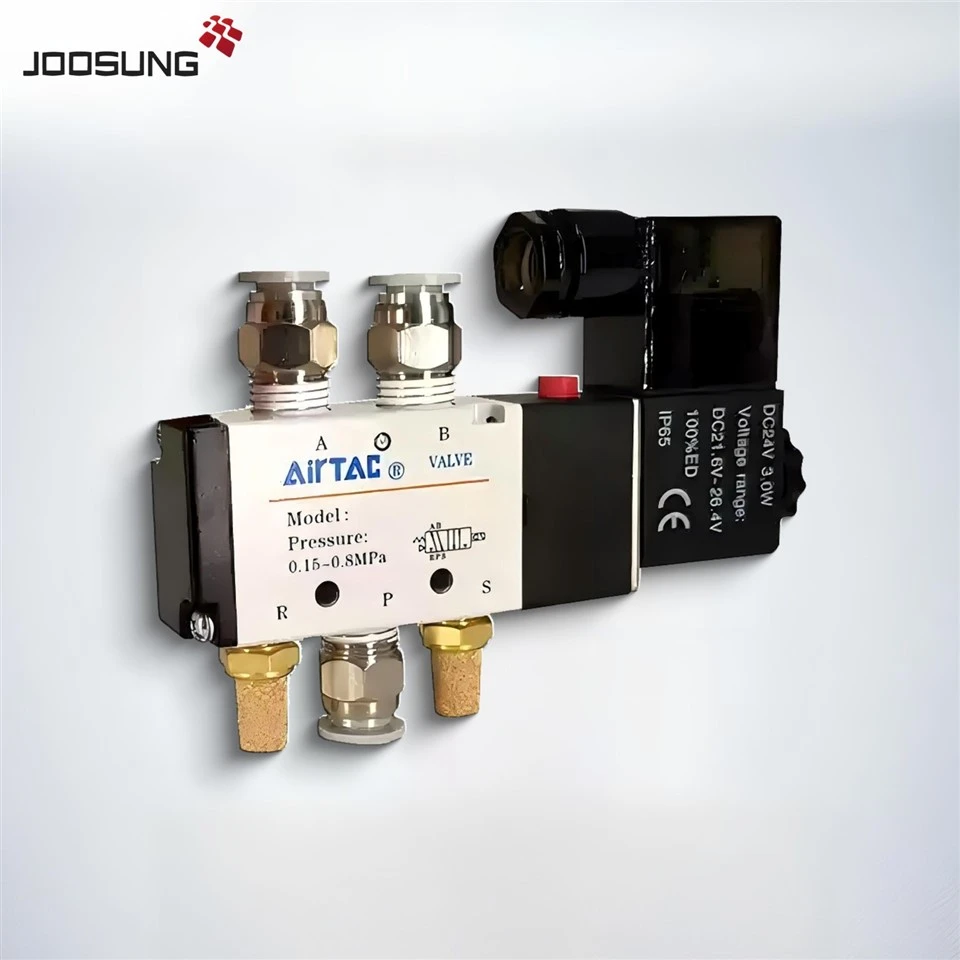

Airtac 4v200 Series Solenoid Valve

วิธีการสั่งซื้อ 4v200 ชุดวาล์วโซลินอยด์นิวเมติก

4 V     2    10      08     A      ¨       ¨

①     ②     ③      ④     ⑤     ⑥     ⑦

model

②รหัส

③วาล์วประเภท

ขนาดพอร์ต

⑤แรงดันไฟฟ้า

⑥รายการไฟฟ้า

typ

4V:

โซลินอยด์

วาล์ว

(5/2,5/3 ทาง)

2: 200 ซีรีส์

10: โซลินอยด์เดี่ยว 5/2 ทาง

06:1/8"

08:1/4"

A: AC220V

B: DC24V

C: AC110V

E: AC24V

F: DC12V

ว่างเปล่า: เทอร์มินัล

ฉัน: Grommet

ว่างเปล่า: PT

G:G

t: npt

20: Double Solenoid 5/2 Way

30C: Double Solenoid 5/3 ทางปิดศูนย์

30E: โซลินอยด์คู่ 5/3 ทาง

ศูนย์ไอเสีย

30p: ศูนย์ความดันสองเท่า 5/3 ทาง

4V200ชุดข้อกำหนดคีย์วาล์วโซลินอยด์นิวเมติก

แบบอย่าง

4V210-06
4V220-06

4V230C-06
4V230E-06
4V230P-06

4V210-08
4V220-08

4V230C-08
4V230E-08
4V230P-08

ของเหลว

อากาศ (จะถูกกรองโดยองค์ประกอบตัวกรอง40μm)

ทำหน้าที่

นักบินภายในหรือนักบินภายนอก

ขนาดพอร์ต [note1]

ใน=out=ไอเสีย =1/8 "

ใน=out =1/4 "ไอเสีย =1/8"

ขนาดปาก

14.0mm²
(cv =0.78)

12.0mm²
(cv =0.67)

16.0mm²
(cv =0.89)

12.0mm²
(cv =0.67)

ประเภทวาล์ว

5 พอร์ต 2 ตำแหน่ง

5 พอร์ต 3 ตำแหน่ง

5 พอร์ต 2 ตำแหน่ง

5 พอร์ต 3 ตำแหน่ง

แรงกดดันในการดำเนินงาน

0.15 ~ 0.8MPA (21 ~ 114PSI)

แรงกดดันในการดำเนินงาน

1.2MPA (175PSI)

อุณหภูมิ

-20 ~ 70 องศา

วัสดุของร่างกาย

อัลลอยอลูมิเนียม

การหล่อลื่น [note2]

ไม่จำเป็น

สูงสุด . ความถี่ [note3]

5 รอบ/วินาที

3 รอบ/วินาที

5 รอบ/วินาที

3 รอบ/วินาที

น้ำหนัก (G)

4V210-06:220
4V220-06:320

360

4V210-08:220
4V220-08:320

360

[note1] เธรด PT, เธรด G และเธรด NPT มีอยู่ .

[note2] เมื่อใช้อากาศหล่อลื่นให้ดำเนินการต่อด้วยสื่อเดียวกันเพื่อเพิ่มประสิทธิภาพอายุการใช้งานวาล์ว
ช่วง . น้ำมันหล่อลื่นเช่น ISO VG32 หรือเทียบเท่าแนะนำ .

[หมายเหตุ 3] ความถี่การกระตุ้นสูงสุดอยู่ในสถานะที่ไม่มีโหลด
